Produkto apžvalga
Struktūrinės stiklinės užuolaidinės sienelės skiriasi nuo įprastų karkasinių sienelių tuo, kad pats stiklas prisideda prie konstrukcinės funkcijos. Plokštės jungiamos naudojant konstrukcinį sandariklį, taškines-jungiamąsias detales arba paslėptą-rėmo metodą, o ne atvirą rėmą. Taip gaunamas ištisinis stiklo paviršius su minimaliu matomu rėmeliu.

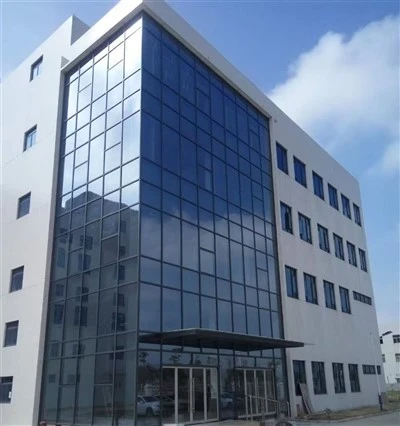

Šios sistemos naudojamos komercinių pastatų permatomuose fasaduose, aukščiausios klasės{0}}pardavimo salių fasaduose, viešbučių kraštovaizdžio užuolaidinėse sienose, pastato įėjimo užuolaidinėse sienose, stoglangiuose ir stoglangiuose.
Pagrindiniai privalumai
Stiklo plokštės jungtis be atviro rėmo:
Plokštės tvirtinamos naudojant konstrukcinį sandariklį, taškines{0}}jungiamąsias detales arba paslėptą{1}}rėmo metodą. Prekybinių pastatų permatomuose fasaduose ir salonų išorėje tai sumažina matomą fasado rėminimo liniją.
Sujungimo tvirtinimo tikslumas montavimui vietoje:
Apdorojimo metu kontroliuojami jungties tvirtinimo nuokrypiai ir stiklo kraštų kokybė. Konstrukcinėse stiklo sistemose, kuriose plokštės tvirtinamos be ištisinio rėmo, montavimo tikslumas tiesiogiai veikia montavimo tinkamumą vietoje.
Stiklo konfigūracija konstrukcinėms reikmėms:
Standartinė stiklo konfigūracija yra 6 mm + 12A + 6 mm izoliuotas grūdintas. Plokštės matmenys nustatomi konstrukciniu skaičiavimu. Pastatų įėjimo užuolaidinėse sienose stiklo konfigūracija parenkama pagal plokščių tarpatramį ir apkrovos reikalavimus.
Varčios atidarymo parinktis sistemoje:
Atidaromas varčias galima konfigūruoti struktūrinėje stiklo sistemoje. Viešbučio kraštovaizdžio užuolaidinėse sienose ir komerciniuose fasaduose tai užtikrina vėdinimą ir išlaiko vientisą stiklo paviršių.
Programos
• Prekybinių pastatų skaidrūs fasadai
• Aukštos klasės{0}}salonų fasadai
• Viešbučio kraštovaizdžio užuolaidinės sienos
• Pastatyti įėjimo užuolaidines sienas
• Stoglangiai ir stogeliai
Specifikacijos
|
Prekė |
Standartinė konfigūracija |
|
Įrėminti profilį |
6063-T6 aliuminis |
|
Stiklo konfigūracija |
6 mm + 12A + 6 mm izoliuotas grūdintas |
|
Plokštės tvirtinimo būdas |
Konstrukcinis sandariklis / taškas-palaikomas / paslėptas rėmas |
|
Paviršiaus apdorojimas |
Miltelinis dažymas / fluoro angliavandenilių dengimas / anodavimas |
|
Atidarymo tipas |
Varčios atidarymas pasirenkamas |
OEM/ODM
Struktūrinės stiklo užuolaidų sienos yra labai pritaikyta sistema. Stiklo plokščių padalijimas, atramos būdas ir sujungimo tvirtinimo specifikacijos nustatomos pagal brėžinį. Gilinamasis projektas palaikomas pagal projekto reikalavimus.
■ Pritaikomi elementai
• Skydelių padalijimas ir matmenys
• Plokštės tvirtinimo būdas: konstrukcinis sandariklis, taškas{0}}palaikomas, paslėptas rėmas
• Stiklo konfigūracija
• Jungiamųjų detalių specifikacijos
• Paviršiaus apdorojimas ir spalva
• Atidaromos varčios tipas
Kokybės kontrolė
Stiklo plokštės matmenys, briaunų kokybė ir grūdintas žymėjimas tikrinami ant gaunamos medžiagos. Jungčių jungiamųjų detalių matmenys ir leistinos nuokrypos tikrinami prieš surinkimą.
Surinkimo metu matuojama montavimo padėtis ir stiklo kraštų prošvaisa. 100% patikrinimas atliekamas prieš išsiunčiant. Trečiosios-šalies patikra palaikoma.
DUK
Kl .: koks yra maksimalus stiklo plokštės dydis struktūrinėms stiklo užuolaidų sienoms?
A: Plokštės dydis nustatomas pagal stiklo storį, atramos metodą ir vėjo apkrovos skaičiavimą. Techninė komanda pateikia skydų padalijimo sprendimą pagal projekto parametrus.
Kl .: Ar struktūrinei stiklo užuolaidų sienai reikalingas didelis montavimo tikslumas?
A: Struktūrinis stiklas reikalauja didesnio montavimo tikslumo nei įprastos užuolaidinės sienos. Sujungimo armatūros leistinos nuokrypos yra kontroliuojamos apdorojimo metu, kad būtų palaikoma montavimo vieta. Rekomenduojama atitinkamos patirties turinti užuolaidų sienelių montavimo komanda.
